Cod. PTO 03
Articolo per autocentranti di medie dimensioni, dotato di schermo monolitico in materiale composito, posizionabile sino a ridosso della testa della macchina.
Protegge l’operatore dal diretto contatto con la parte superiore del mandrino autocentrante e dalla proiezione di liquido lubrorefrigerante. La sua particolare conformazione consente un posizionamento dello schermo completamente a ridosso della testa del Tornio, così da evitare interferenze con la zona di lavoro. Ancorabile frontalmente e lateralmente al basamento. Completo di microinterruttore di sicurezza.

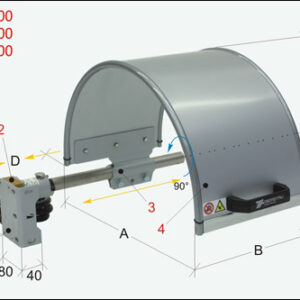

1.Staffa universale di ancoraggio – frontale e laterale
2.Scatola portante con microinterruttore di sicurezza – rotazione 90° – n°2 contatti NC
3.Morsetto di fissaggio dello schermo con l’asta di supporto – in acciaio stampato
4.Schermo monolitico in materiale composito “cieco”: Alluminio – Polietilene hd – Alluminio
| CODICE | A | B | C | D | Kg. |
|---|---|---|---|---|---|
| PTO 03/200 | 200 | 200 | 200 | 0-200 | 3,0 |
| PTO 03/300 | 300 | 200 | 200 | 0-200 | 3,5 |
| PTO 03/400 | 400 | 220 | 250 | 0-190 | 4,2 |
| PTO 03/500 | 500 | 240 | 300 | 0-180 | 5,0 |
