Cod. SBH M10/SBH M20/SBH M40
Strumento per la levigatura e rifinitura di barre per torni convenzionali, concepito in accordo con la normativa ISO 23125 6.2.1 p (divieto di utilizzo della mano per l’esecuzione di lavorazioni) che sostituisce, in massima sicurezza, la mede- sima pericolosa operazione solitamente eseguita manualmente.

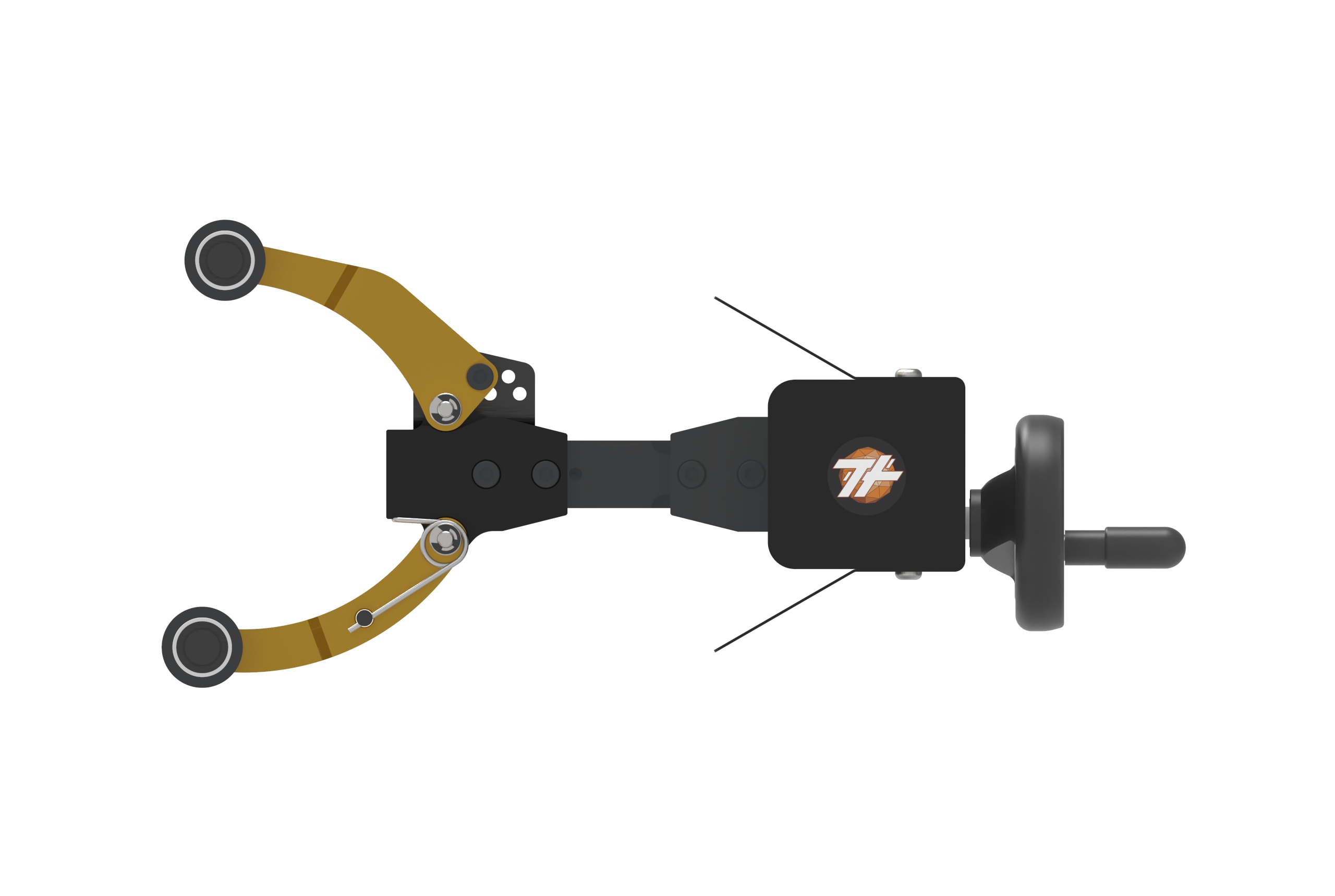

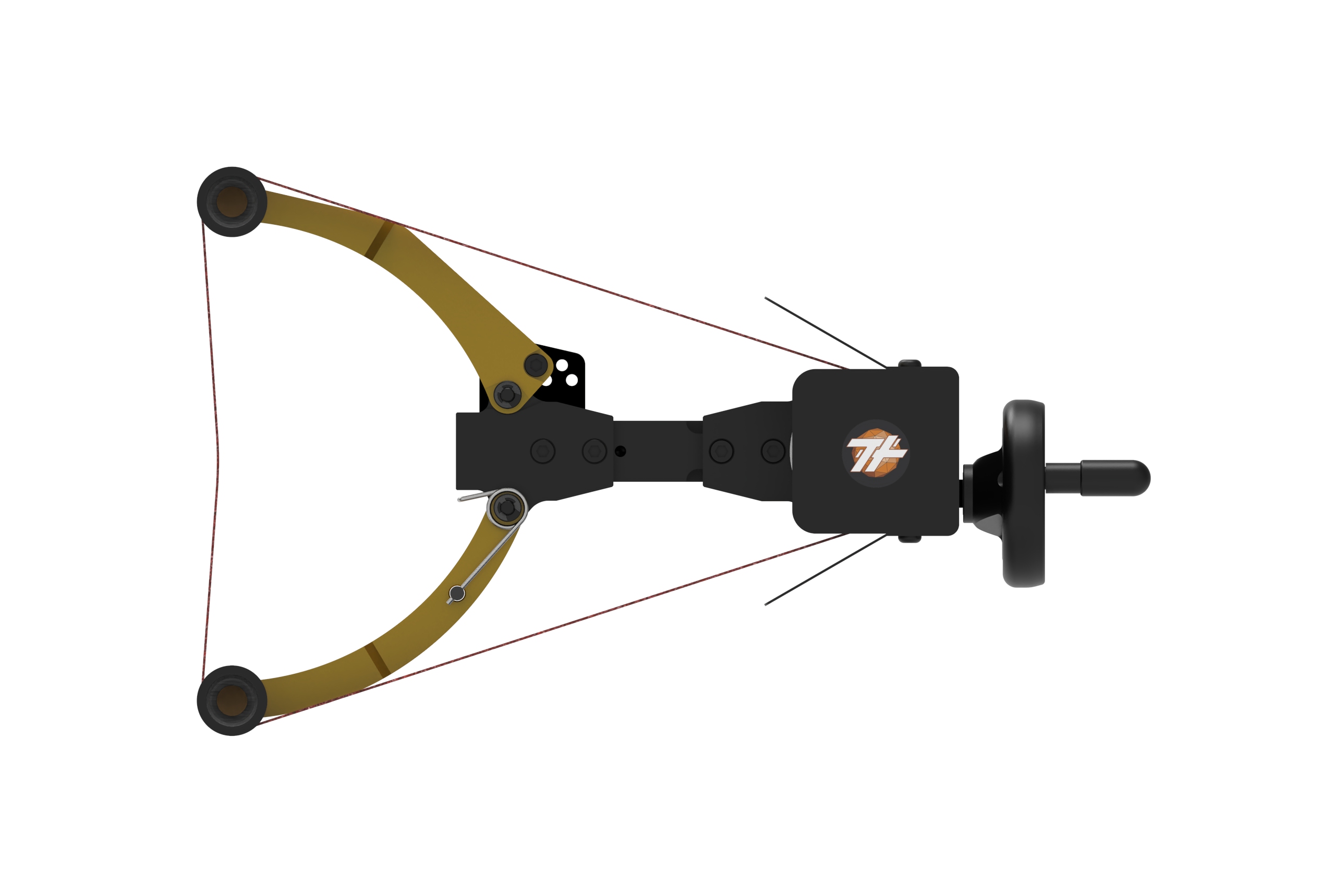

Il dispositivo si fissa nella torretta portautensili del tornio. La particolare conformazione dello strumento e le molle di tensione, permettono la smerigliatura di barre differenti diametri.

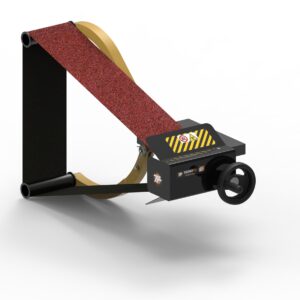

Al fine di mantenere sempre efficiente la parte abrasiva, il nastro può essere ruotato con l’apposita manovella.
Tale strumento è disponibile in tre diffe- renti versioni con nastri abrasivi di ricambio a grana differente.
| CODICE | POS. | MAX. Ø | A | B | NASTRO | Kg |
|---|---|---|---|---|---|---|
| SBH M10 | Pos.1 | Ø 120 | 130 | 295 | 25 x 762 | 5 |
| SBH M10 | Pos.2 | Ø 160 | 170 | 280 | 25 x 762 | |
| SBH M10 | Pos.3 | Ø 210 | 220 | 260 | 25 x 762 | |
| SBH M20 | Pos.1 | Ø 200 | 210 | 340 | 50 x 915 | 5,2 |
| SBH M20 | Pos.2 | Ø 220 | 230 | 320 | 50 x 915 | |
| SBH M20 | Pos.3 | Ø 260 | 270 | 275 | 50 x 915 | |
| SBH M40 | Pos.1 | Ø 310 | 330 | 475 | 100 x 1372 | 9,3 |
| SBH M40 | Pos.2 | Ø 350 | 360 | 440 | 100 x 1372 | |
| SBH M40 | Pos.3 | Ø 380 | 395 | 415 | 100 x 1372 |
